- Kabelquerschnitt mindestens 1,5 mm² für geringe Verluste verwenden
- Kabel müssen UV-beständig und wetterfest sein
- Ungeeignete Kabel erhöhen Sicherheitsrisiken und Leistungsverluste
- Schuko-Stecker sind gängige und einfach zu handhabende Verbindungen
- ANWENDUNG: Die Gummi-Anschlussleitung in schwarz ist robust und strapazierfähig. Dadurch kann sie auch in a…
- SEITE 1: mit Schutzkontaktstecker (Schuko).
- SEITE 2: ca. 30 mm abgemantelt mit Aderendhülsen.
Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Preisangaben inkl. USt.30.07.2026 21:13 Alle Angaben ohne Gewähr.
- Empfohlener Kabelquerschnitt: mindestens 1,5 mm²
- Für längere Kabelwege Querschnitt: 2,5 mm² oder mehr
- Kabelquerschnitt 0,75 mm² führt zu 5-10% Leistungsverlust
- 450-Watt-Anlage mit 20m Kabel 1,5 mm² zeigt Verluste
- Schutzklasse von wetterfesten Kabeln z.B. H07RN-F
✓ Redaktionell geprüft und freigegeben.
passende Verlängerungskabel und Steckverbindungen zu berücksichtigen, die den elektrischen Anforderungen und den geltenden VDE-Vorschriften entsprechen. Ein üblicher Querschnitt von mindestens 1,5 mm² stellt sicher, dass die Kabel auch bei längeren Verlegungen geringe Spannungsverluste aufweisen und die Gesamtleistung des Balkonkraftwerks optimal ausgenutzt wird. Zu den häufigsten Steckverbindungen zählen Schuko-Stecker, die neben ihrer Verbreitung vor allem durch einfache Handhabung überzeugen.
Darüber hinaus sollte das Balkonkraftwerk Kabel speziell für den Außenbereich ausgelegt sein, um Wind, Wetter und Sonne zu trotzen. Somit gewährleisten Sie eine dauerhaft sichere Installation, die sowohl Schutz vor Kurzschluss als auch ein hohes Maß an Effizienz bietet. Nur mit der richtigen Kombination aus Kabeln, Steckern und Zubehör bleibt Ihr Balkonkraftwerk langfristig leistungsfähig und erfüllt alle Sicherheitsanforderungen.
Warum führen falsche Balkonkraftwerk Kabel häufig zu Leistungsverlusten oder Sicherheitsrisiken?
Falsche Balkonkraftwerk Kabel verursachen oft Leistungsverluste durch zu geringe Querschnitte, die Spannungseinbußen im Kabel verursachen. Zudem können ungeeignete Materialien und fehlende UV- sowie Wetterbeständigkeit die Sicherheit und Lebensdauer der Installation erheblich beeinträchtigen.
Typische Fehler bei der Kabelwahl und ihre Folgen
Ein häufiger Fehler bei der Auswahl von Balkonkraftwerk Kabeln ist die Verwendung von Kabeln mit zu kleinem Querschnitt, etwa 0,75 mm² statt der empfohlenen 1,5 mm² oder mehr. Dies führt zu erhöhtem Widerstand, wodurch die Spannung am Verbraucher abfällt und die Leistungseinbuße im Bereich von 5 bis 10 Prozent liegen kann. Ein weiterer Fehler ist der Einsatz von nicht für Außenbereiche zugelassenen Kabeln, die keine ausreichende Isolierung besitzen. Diese Kabel altern schneller durch Witterungseinflüsse und können im schlimmsten Fall Kurzschlüsse verursachen.
Spannungsverluste durch ungeeignete Kabelquerschnitte vermeiden
Um Spannungsverluste zu reduzieren, sollten je nach Kabellänge und Leistungsaufnahme mindestens Querschnitte von 1,5 mm² für Längen bis etwa 10 Meter verwendet werden. Bei längeren Kabelwegen empfehlen sich 2,5 mm² oder mehr, um den Spannungsabfall auf unter 3 % der Nennspannung zu halten. Beispielsweise führt ein 20 Meter langes Kabel mit 1,5 mm² Querschnitt bei einer 450-Watt-Balkonkraftwerk-Anlage zu unnötigen Verlusten und reduziert somit die Effizienz der Solaranlage auf dem Balkon. Die richtige Dimensionierung ist daher entscheidend für maximale Erträge und Systemstabilität.
Bedeutung der UV- und Wetterbeständigkeit für Balkoninstallationen
Balkonkraftwerke sind häufig direkt im Außenbereich installiert und daher den Einflüssen von UV-Strahlung, Feuchtigkeit und Temperaturschwankungen ausgesetzt. Kabel ohne entsprechende UV-Stabilität und wetterfeste Ummantelungen zeigen häufig Risse und Materialermüdung nach wenigen Jahren. Dies kann die elektrische Sicherheit gefährden und im schlimmsten Fall Brände auslösen. Deshalb sind speziell für Solaranlagen entwickelte Solarkabel oder wetterfeste Verlängerungskabel mit entsprechender Schutzklasse (z.B. H07RN-F) zu bevorzugen. Viele Anbieter von Mini Balkonkraftwerken bieten daher vorkonfektionierte Kabelsets mit UV-beständigen Steckern an, um ein hohes Maß an Sicherheit und Langlebigkeit zu gewährleisten.
Wie erkenne ich qualitativ hochwertige Kabel und Stecker für mein Balkonkraftwerk?
Qualitativ hochwertige Balkonkraftwerk Kabel zeichnen sich durch geltende Zertifizierungen, robuste Materialien und einen passenden Aufbau aus, der UV-Beständigkeit, Wetterfestigkeit und geringen Leistungsverlust sicherstellt. Zudem ist der Stecker-Typ entscheidend für Sicherheit und Kompatibilität.
Zertifizierungen und Normen, auf die Sie achten sollten (z. B. VDE, TÜV)
Materialien und Aufbau: Was macht ein gutes Solarkabel aus?
Ein hochwertiges Solarkabel besteht aus hochreinem Kupfer, da dieses Material für seine hervorragende Leitfähigkeit und Flexibilität bekannt ist. Die Isolierung sollte aus UV-beständigem, wetterfestem und halogenfreiem Material wie z. B. TPE oder PE bestehen, um auch bei direkter Sonneneinstrahlung und Feuchtigkeit langfristig zu schützen. Die Adernquerschnitte sind für die meisten Balkonkraftwerke 1,5 mm² bis 4 mm² üblich, wobei längere Kabel mit 2,5 mm² oder mehr empfohlen werden, um Spannungsverluste zu minimieren.
Ein mehradriges Kabel mit flexibler Ummantelung erleichtert die Montage und verhindert Brüche durch häufiges Biegen. Die Schutzart (mindestens IP65) sollte ebenfalls beachtet werden, damit weder Staub noch Spritzwasser die Leitungen beeinträchtigen können. Dieser Aufbau stellt sicher, dass das Kabel nicht nur mechanisch robust, sondern auch elektrisch effizient ist.

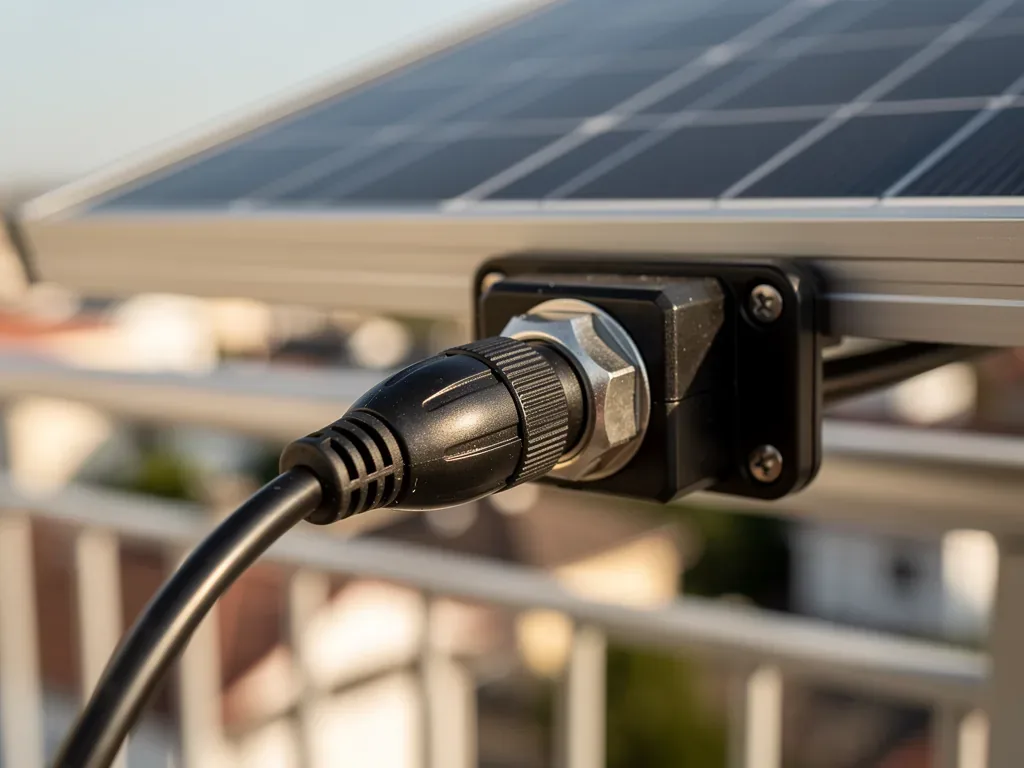

Stecker-Typen im Überblick: MC4, Schuko & spezielle Balkonkraftwerk-Anschlüsse im Vergleich
Bei den Steckertypen für Balkonkraftwerke dominieren drei Varianten: MC4-Stecker, Schuko-Stecker und spezielle Anschlüsse, die eigens für Mini-Solaranlagen entwickelt wurden. MC4-Stecker sind Standard im Photovoltaikbereich, bieten hohe Dichtigkeit und sind für den Außenbereich optimiert. Sie verhindern Fehlanschlüsse durch Kodierung und sind sicher gegen Feuchtigkeit und Korrosion.
Der Schuko-Stecker wird bei Balkonkraftwerk 450 Watt-Anlagen oft zur Einspeisung in die Haushaltssteckdose genutzt. Wichtig ist hier, dass das Kabel mit einem ausreichenden Querschnitt (mind. 1,5 mm²) und einer hohen Qualitätsstufe versehen ist, um Überhitzung zu vermeiden und den geltenden VDE-Richtlinien zu entsprechen. Spezielle Balkonkraftwerk-Anschlüsse, etwa am Pianeta Balkonkraftwerk, sind oft vorgefertigt und auf einfache Steckerverbindungen ausgelegt, was das Handling erleichtert, aber auch die Kompatibilität mit der Solaranlage sicherstellt.
Welche Kabellänge und welcher Querschnitt sind optimal für Balkonkraftwerke?
Die optimale Kabellänge für Balkonkraftwerke sollte möglichst kurz gehalten werden, um Spannungsverluste gering zu halten. Ein Kabelquerschnitt von 1,5 mm² ist für Standardentfernungen bis ca. 10 Meter ausreichend, während bei längeren Strecken ein Querschnitt von 2,5 mm² empfohlen wird, um Sicherheit und Effizienz zu gewährleisten.
Die Wahl des richtigen Kabelquerschnitts für ein Balkonkraftwerk hängt direkt von der Entfernung zwischen Solarmodul und Einspeisepunkt sowie von der Leistung der Anlage ab. Bei gängigen Mini-Balkonkraftwerken mit einer Leistung von etwa 300 bis 600 Watt und Entfernungen bis 10 Meter genügt meist ein Kabelquerschnitt von 1,5 mm², um Spannungsverluste unter 3 % zu halten. Wird das Kabel länger, zum Beispiel bei 15 oder 20 Metern, steigt der Widerstand im Kabel, was zu einem deutlichen Spannungseinbruch führt. In solchen Fällen ist ein Querschnitt von 2,5 mm² oft sinnvoll, um Leistungsverluste zu minimieren und die Betriebssicherheit der Solaranlage zu erhalten.
Berechnung des richtigen Kabelquerschnitts anhand der Entfernung und Leistung
Die Berechnung basiert auf der Formel für den Spannungsabfall: U = I × R, wobei I der Strom und R der Widerstand des Kabels ist. Für typische Balkonkraftwerke bis 600 Watt bei 230 Volt ergibt sich ein maximaler Strom von etwa 2,6 Ampere. Um den Spannungsabfall unter 3 % (ca. 7 Volt) zu halten, sollte der Kabelwiderstand entsprechend gering sein. Tabellen und Online-Rechner, die Länge, Strom und maximale Spannungsverluste berücksichtigen, helfen in der Praxis bei der Auswahl. Ein Kabelquerschnitt von 1,5 mm² entspricht einem Widerstand von rund 12 Ohm pro Kilometer, während 2,5 mm² bei etwa 7,5 Ohm pro Kilometer liegt.
Wann sind Verlängerungskabel sinnvoll – und worauf ist zu achten?
Verlängerungskabel können für Balkonkraftwerke sinnvoll sein, wenn der Anschlussort weiter vom Balkon entfernt ist, beispielsweise im Keller oder einer Garage. Hier gilt es, unbedingt auf den Querschnitt und die Qualität des Kabels zu achten. Es sollte ein für den Außenbereich zugelassenes, UV-beständiges und wetterfestes Solarkabel oder ein geprüfter Schuko-Verlängerungskabel mit mindestens 1,5 mm² verwendet werden. Zudem ist auf die maximale Länge zu achten, da zu lange Verlängerungen Spannungsverluste erhöhen und die Sicherheit beeinträchtigen können. Verlängerungen über 10 Meter sollten idealerweise mit 2,5 mm² Querschnitt ausgeführt werden.
Beispiele für typische Kabelkonfigurationen bei Balkonkraftwerken
Ein häufig genutztes Setup ist ein 5 Meter langes Anschlusskabel mit 1,5 mm² Querschnitt, das das Solarmodul direkt mit dem Steckdosenanschluss verbindet. Für Balkonkraftwerke, die etwa 450 Watt Leistung bringen, wie das pianeta Balkonkraftwerk 450 Watt, reicht dies meist aus. Bei größeren Anlagen oder wenn das Solarmodul weiter entfernt montiert wird, sind 10 bis 15 Meter Kabel mit 2,5 mm² Querschnitt empfehlenswert. Ist ein Verlängerungskabel notwendig, wird bevorzugt ein flaches, flexibles Solarkabel mit UV-Schutz genutzt, um die Verlegung auf dem Balkon oder der Fassade zu erleichtern. Balkonkraftwerke ohne Balkon, die zum Beispiel an der Hauswand oder im Garten installiert sind, profitieren besonders von dieser flexiblen Verkabelung.
Wie schließe ich mein Balkonkraftwerk sicher und normgerecht an?
Ein Balkonkraftwerk wird am sichersten und normgerecht angeschlossen, indem die Vorgaben der VDE 2026 genau beachtet werden. Dazu zählen korrekte Kabelquerschnitte, fachgerechte Steckverbinder und das Einhalten der Anschlussregeln, um Stromschläge und Überlastungen zu vermeiden.
Wichtige Anschlussregeln und Vorschriften für Balkon-Solaranlagen nach VDE 2026
Fehlerquellen beim Steckeranschluss und wie man sie vermeidet
Ein häufiger Fehler ist das falsche Verbinden der Steckdose oder der Verwendung von nicht zertifizierten Kabeln und Steckern, was zu schlechten Kontakten und Funkenbildung führen kann. Ebenso problematisch sind lose Verbindungen, die sich durch Vibrationen oder Temperaturwechsel lösen können. Um diese Fehler zu vermeiden, sollten alle Steckverbindungen fest sitzen, regelmäßig auf Beschädigungen geprüft und nur Kabel mit speziell für Balkonkraftwerke zertifizierten Steckern verwendet werden. Außerdem ist eine angemessene Zugentlastung am Stecker ratsam, damit das Kabel nicht unnötig belastet wird. Bei der Verlegung sollte zudem darauf geachtet werden, dass die Kabel keiner direkten Witterung ohne Schutz ausgesetzt sind, auch wenn Solar-Anschlusskabel oft UV-beständig und wetterfest sind.
Tipps zur gewarteten Installation und zum Schutz bei Überlastungen
Welche zusätzlichen Komponenten und Zubehör helfen, die Leistung des Balkonkraftwerks zu maximieren?
Um die Leistung des Balkonkraftwerks optimal zu nutzen, sind wetterfeste Verlängerungskabel und Schutzgehäuse ebenso entscheidend wie der korrekte und rechtssichere Einsatz von Steckdosenleisten. Darüber hinaus bewähren sich praktische Kabel-Stecker-Kombinationen, die Verluste minimieren und die Installation vereinfachen.
Vorteile von wetterfesten Verlängerungskabeln und Schutzgehäusen
Wetterfeste Verlängerungskabel mit einem Querschnitt von mindestens 1,5 mm² sorgen insbesondere bei längeren Kabellängen für geringe Spannungsverluste und hohe Sicherheit. Modelle mit UV-Beständigkeit und Regenschutz verhindern Alterung und Funktionsausfälle bei Außeninstallationen, selbst bei Regen oder intensiver Sonneneinstrahlung. Passende Schutzgehäuse für Anschlussstellen schützen die Steckverbindungen und Verteiler vor Feuchtigkeit und Verschmutzung, was Störungen vorbeugt und den Ertrag stabil hält.
Einsatz von Steckdosenleisten und Mehrfachsteckern für Solaranschlüsse – Was ist erlaubt?
Grundsätzlich ist der Einsatz von Mehrfachsteckern und Steckdosenleisten bei Balkonkraftwerken stark reguliert. Nach aktuellen VDE-Vorgaben dürfen nur Anschlüsse genutzt werden, die eine sichere Stromführung gewährleisten und nicht zur Überlastung führen. Besonders ungünstig sind billige oder beschädigte Mehrfachstecker, da sie zu erhöhtem Übergangswiderstand und somit Leistungsverlusten oder Sicherheitsrisiken führen. Für eine sichere Installation empfiehlt sich der direkte Anschluss an fest installierte Schuko-Dosen oder speziell geprüfte Verlängerungskabel für Solaranlagen, um den Betrieb nach den gültigen Normen zu gewährleisten.
Beispiele aus der Praxis: Welche Kombinationen aus Kabel und Stecker funktionieren besonders gut bei Balkonkraftwerken?
In der Praxis haben sich Kombinationen aus Solarkabeln mit 4 mm² Querschnitt und hochwertigen Schutzkontakt-Steckern bewährt, die eine unkomplizierte Verbindung mit dem Hausnetz ermöglichen. Flexible Flachkabel erleichtern das Verlegen auf dem Balkon und minimieren Knicke, während verriegelbare Stecker für stabilen Kontakt sorgen. Ein Beispiel ist die Verbindung eines mini Balkonkraftwerks mit einer 5-Meter-Verlängerung aus UV-beständigem Material, die zudem in einem wetterfesten Schutzgehäuse endet. Varianten mit einem Querschnitt von 2,5 mm² werden bei längeren Wegen genutzt, um den Spannungsabfall unter 3 % zu halten und einen effizienten Betrieb von Balkonkraftwerken mit bis zu 450 Watt sicherzustellen. Anbieter wie Pianeta bieten passende Komplettsets, die sowohl den sicheren als auch normkonformen Betrieb garantieren.
Fazit
Die Wahl des richtigen Balkonkraftwerk Kabels ist entscheidend für die Sicherheit und Leistungsfähigkeit Ihrer Solaranlage. Achten Sie speziell auf wetterfeste, UV-beständige Kabel mit passendem Querschnitt, um Leistungsverluste und Schäden zu vermeiden. Zudem spielt der passende Stecker eine wichtige Rolle – nur genormte Steckverbindungen garantieren eine stabile und sichere Verbindung zum Stromnetz.
Praktisch empfiehlt es sich, die Kabelauswahl immer mit Blick auf die individuellen Gegebenheiten vor Ort zu treffen und bei Unsicherheiten auf geprüfte Komplettsets oder fachkundige Beratung zurückzugreifen. So sichern Sie sich eine langlebige und effiziente Stromerzeugung auf Ihrem Balkon.
