Ein Balkonkraftwerk ist im Alltag angenehm unspektakulär: Es hängt am Balkon, liefert leise Strom, und die Grundlast im Haushalt sinkt. Umso frustrierender ist es, wenn plötzlich kein Ertrag mehr ankommt – weder in der App noch am Zwischenzähler. Genau hier hilft ein systematisches Vorgehen statt Rätselraten. Dieses Balkonkraftwerk Fehlerdiagnose-Flowchart führt dich Schritt für Schritt durch die häufigsten Ursachen – von einfachen Bedien- und Messfehlern bis zu typischen Hardware-Themen rund um Wechselrichter, Steckdose, Leitung, Modulanschlüsse oder Schutzfunktionen.
Wichtig: „Kein Ertrag“ ist nicht immer gleich „Defekt“. Oft liegt es an einem scheinbaren Nullwert durch falsche Messstelle, einem abgeschalteten Mikrowechselrichter, einer fehlenden Netzfreigabe, einer nicht gekoppelten App oder einer Abschattung, die gerade ungünstiger ist als gedacht. Mit diesem Balkonkraftwerk Fehlerdiagnose-Flowchart findest du die Ursache schneller, vermeidest unnötige Käufe und kannst gezielt handeln – entweder selbst mit sicheren Checks oder mit einer klaren Fehlerbeschreibung für den Support oder eine Elektrofachkraft.
Sicherheits- und Setup-Check: Bevor du ins Balkonkraftwerk Fehlerdiagnose-Flowchart startest
Bevor du in die eigentliche Balkonkraftwerk Fehlerdiagnose-Flowchart-Routine einsteigst, prüfe zwei Dinge: Sicherheit und Messgrundlage. Arbeite niemals an offenen Leitungen oder Steckverbindungen, wenn du nicht sicher bist, was du tust. Ein Balkonkraftwerk ist zwar „klein“, bleibt aber elektrische Anlage. Wenn du am Wechselrichter, an Steckern oder an der Unterverteilung unsicher bist: Stopp und Fachkraft hinzuziehen. Für die meisten Checks brauchst du keine Demontage, sondern nur Blickkontrolle, eine saubere Messlogik und ggf. ein Gerät zur Anzeige der Einspeiseleistung (App, Zwischenstecker mit Messfunktion oder ein Zähler im Stromkreis).
Kläre außerdem, wo du den „Ertrag“ erwartest:
- In einer Hersteller-App (Live-Leistung in Watt)?
- Am Energiekostenmessgerät (Watt und kWh)?
- Als niedrigeren Netzbezug am Haushaltszähler (nur indirekt sichtbar)?
Ein häufiger Denkfehler: Ein Balkonkraftwerk reduziert primär den Bezug, es „dreht“ nicht zuverlässig sichtbar am Zähler, wenn zeitgleich genug Verbraucher laufen oder Messung falsch interpretiert wird. Stelle sicher, dass du eine sinnvolle Messmethode nutzt und weißt, ob du Live-Watt oder Tages-kWh prüfen willst. Erst dann lohnt sich die eigentliche Balkonkraftwerk Fehlerdiagnose-Flowchart-Entscheidungskette.
Das Balkonkraftwerk Fehlerdiagnose-Flowchart im Überblick
Damit du schnell zur Ursache kommst, arbeitet dieses Balkonkraftwerk Fehlerdiagnose-Flowchart mit klaren Ja/Nein-Entscheidungen. Du gehst von „außen nach innen“: erst Netz und Steckdose, dann Wechselrichter-Status, danach DC-Seite (Module/Stecker), anschließend Monitoring und Umweltfaktoren. So vermeidest du, zuerst am falschen Ende zu suchen.
Mini-Flowchart (Textversion):
- Ist Tageslicht und prinzipiell Sonne/heller Himmel vorhanden?
- Nein → Ertrag kann real nahe 0 sein → später Umweltcheck.
- Ja → weiter.
- Gibt es am Wechselrichter eine Status-LED / Anzeige / Geräusch?
- Nein → weiter zu Netz/Steckdose (AC).
- Ja → weiter.
- AC-Seite okay (Steckdose, Sicherung, RCD, Energiekostenmessgerät, Netzspannung)?
- Nein → AC-Problem beheben.
- Ja → weiter.
- DC-Seite okay (PV-Stecker korrekt, keine lockeren Verbindungen, Module plausibel)?
- Nein → DC-Problem beheben.
- Ja → weiter.
- Monitoring/App plausibel (gekoppelt, WLAN, Firmware, Daten aktuell)?
- Nein → Monitoring korrigieren.
- Ja → weiter.
- Schutzabschaltungen/Netzgrenzen/Temperatur/Überhitzung/Netzfehler?
- Ja → Ursache eingrenzen, ggf. Support.
- Nein → gezielte Komponentenprüfung, ggf. Austauschtest.
Dieses Balkonkraftwerk Fehlerdiagnose-Flowchart ist bewusst praxisnah: Du brauchst keine Laborgeräte. Du brauchst saubere Beobachtung, konsequente Reihenfolge und eine klare Dokumentation (Datum, Uhrzeit, Wetter, LED-Status, gemessene Watt).
Schritt 1: AC-Seite prüfen – Strom kommt zum Wechselrichter?
Wenn „kein Ertrag“ gemeldet wird, ist die AC-Seite die erste harte Grenze im Balkonkraftwerk Fehlerdiagnose-Flowchart: Ohne Netzfreigabe kann ein Mikrowechselrichter nicht einspeisen. Starte daher am einfachsten Punkt: Steckdose, Stecker, Sicherung. Prüfe, ob das Energiekostenmessgerät (falls genutzt) korrekt angeschlossen ist und überhaupt Spannung durchlässt. Manche Messstecker haben eigene Schalter, Grenzen oder zeigen erst nach dem Pairing Werte an. Eine sehr häufige Ursache ist eine nicht aktive Steckdose (Schalterdose), eine ausgelöste Sicherung oder ein Fehlerstromschutzschalter, der nach einem Ereignis ausgelöst hat.
Praktische Checkliste AC (ohne Öffnen von Verteilungen):
- Steckt der Stecker vollständig und fest?
- Ist die Steckdose aktiv (z. B. keine schaltbare Leiste dazwischen)?
- Funktioniert die Steckdose mit einem anderen Verbraucher (Lampe, Ladegerät)?
- Gibt es Anzeichen für Wackelkontakt, Wärme, Verfärbung, lockeren Sitz?
- Falls vorhanden: Zeigt der Wechselrichter eine LED, die Netz erkennt?
- Wenn ein Zwischenzähler genutzt wird: Sitzt er richtig, misst er an dieser Steckdose zuverlässig?
Wenn du hier ein Problem findest, behebe es und beobachte anschließend bei Tageslicht erneut. In vielen Fällen endet das Balkonkraftwerk Fehlerdiagnose-Flowchart bereits an dieser Stelle, weil der Wechselrichter schlicht keinen stabilen Netzanschluss hatte.

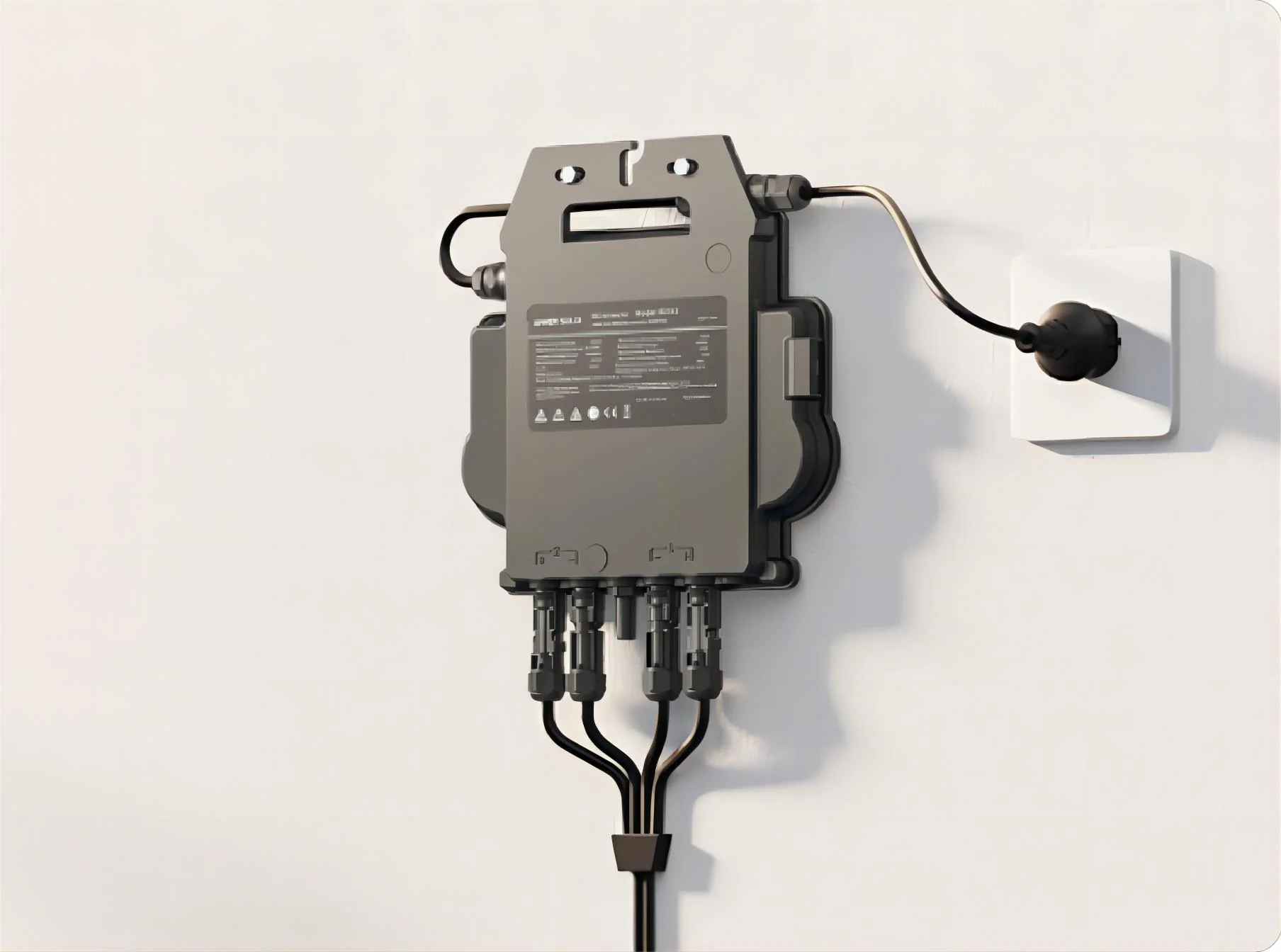

Schritt 2: Wechselrichter-Status verstehen – LED, Anlaufphase, Schutzfunktionen
Ist die AC-Seite plausibel, führt das Balkonkraftwerk Fehlerdiagnose-Flowchart zur nächsten Frage: Was macht der Wechselrichter? Mikrowechselrichter haben meist eine Anlaufphase. Nach dem Einstecken warten sie teils einige Minuten, prüfen Netzparameter (Spannung, Frequenz) und starten erst dann die Einspeisung. Wenn du „sofort 0 W“ siehst, kann das also normal sein – insbesondere nach Netzunterbrechung.
Achte auf typische Hinweise: Blinkmuster, Farben, Status in der App oder ein Fehlercode. Häufige Situationen sind: Netz außerhalb Toleranz (z. B. Spannung zu hoch), interne Temperaturgrenze, Isolation/Fehlererkennung oder Kommunikationsproblem, das fälschlich wie „kein Ertrag“ wirkt. Viele Geräte reduzieren Leistung bei Überhitzung – bei direkter Sonne am Wechselrichtergehäuse kann das stärker ausfallen als erwartet.
Was du konkret notierst (hilft später enorm):
- Uhrzeit und Wetter (hell, bedeckt, Sonne)
- LED-Farbe und Blinkmuster (so genau wie möglich)
- Zeit seit Einstecken/Neustart
- Ob die App den Wechselrichter „online“ meldet
- Ob kurzzeitig Leistung auftaucht und dann abfällt
Im Balkonkraftwerk Fehlerdiagnose-Flowchart ist diese Dokumentation entscheidend: Ein „0 W“ kann bedeuten „kein Start“, „Netzprüfung läuft“, „Schutzabschaltung aktiv“ oder „Monitoring zeigt nur nichts an“. Erst mit dem Statusbild wird der nächste Schritt treffsicher.
Schritt 3: DC-Seite prüfen – Module, Steckverbindungen, Polarität und Kontakt
Wenn AC und Wechselrichterstatus grundsätzlich okay wirken, lenkt das Balkonkraftwerk Fehlerdiagnose-Flowchart den Blick auf die DC-Seite: Module liefern Gleichstrom, der Wechselrichter wandelt um. Schon eine einzige nicht vollständig eingerastete Steckverbindung kann die Leistung auf 0 drücken oder dafür sorgen, dass ein MPP-Tracker nichts Sinnvolles findet. Prüfe deshalb alle PV-Steckverbinder auf festen Sitz. Achte auf Feuchtigkeit, sichtbare Beschädigungen, eingeklemmte Kabel, stark gebogene Leitungen oder Steckverbindungen, die unter Zug stehen. Gerade am Balkon entstehen durch Wind und Bewegung oft schleichende Kontaktprobleme.
Typische Fehlerbilder auf der DC-Seite: Ein Modul liefert gar nichts (Defekt oder Kabelbruch), beide Module sind falsch verschaltet, oder ein Stecker ist zwar „drin“, aber nicht verriegelt. Auch eine Verpolung ist möglich, je nach System und Adaptern – das sollte man nicht „ausprobieren“, sondern nur prüfen, wenn man sicher ist, wie die Stecker codiert sind.
Sichere Sicht- und Sitzprüfung:
- Sind alle Steckverbinder trocken, sauber und vollständig eingerastet?
- Gibt es Knicke, Scheuerstellen oder Quetschungen am Kabel?
- Sind die Module unbeschädigt (Glas, Rahmen, Anschlussdose)?
- Sind die Module korrekt am Wechselrichter-Port angeschlossen (Port 1/2, sofern relevant)?
Im Balkonkraftwerk Fehlerdiagnose-Flowchart gilt: Erst wenn die mechanische Integrität stimmt, lohnt es sich, über seltenere Ursachen nachzudenken. Sehr viele „kein Ertrag“-Fälle sind banale Kontakt- oder Steckprobleme.
Schritt 4: Monitoring und Messung – Wenn das Balkonkraftwerk liefert, aber du es nicht siehst
Ein unterschätzter Abschnitt im Balkonkraftwerk Fehlerdiagnose-Flowchart ist die Frage: Liefert das System tatsächlich 0 – oder zeigt nur die Anzeige 0? Apps können Werte verzögert darstellen, Geräte können offline sein, und manche Systeme zeigen ohne Cloud-Verbindung keinen Live-Wert. Wenn WLAN gewechselt wurde, der Router neue Zugangsdaten hat oder das Gateway getrennt ist, bleibt die Leistung „unsichtbar“, obwohl eingespeist wird.
Prüfe daher deine Messkette: Wenn du über einen Zwischenstecker misst, stelle sicher, dass er bidirektionale Ströme korrekt interpretiert. Manche günstigen Messgeräte sind eher für Verbraucher gedacht und können Einspeisung nicht zuverlässig darstellen. Wenn du nur am Haushaltszähler „guckst“, kann es sein, dass der Effekt in deinem Verbrauch „untergeht“, weil zeitgleich Verbraucher laufen oder weil du auf den falschen Zählwert schaust.
Praktischer Abgleich (ohne Technikstress):
- Teste mittags bei hellem Himmel und schalte im Haushalt möglichst viele Verbraucher aus.
- Beobachte dann: Ändert sich der Netzbezug messbar?
- Prüfe, ob die App den Wechselrichter als „online“ zeigt.
- Starte Router und ggf. Kommunikationsmodul neu (sauberer Neustart, kein hektisches Ein-/Ausstecken im Sekundentakt).
- Prüfe, ob Zeitzone/Datum korrekt sind, damit Tageswerte nicht „verschwinden“.
Im Balkonkraftwerk Fehlerdiagnose-Flowchart ist das Monitoring ein eigener Block, weil es in der Praxis viele Fehlalarme produziert. Erst wenn sowohl unabhängige Messung als auch App 0 zeigen, ist „kein Ertrag“ sehr wahrscheinlich real.
Schritt 5: Umwelt- und Installationsfaktoren – Abschattung, Ausrichtung, Schnee, Hitze, Verschmutzung
Wenn Elektrik und Monitoring plausibel sind, führt das Balkonkraftwerk Fehlerdiagnose-Flowchart zu den „weichen“, aber häufigen Ursachen: Umwelt und Montage. Ein Balkonkraftwerk kann bei ungünstiger Abschattung erstaunlich wenig liefern. Schon ein Geländer, eine Seitenwand, ein Blumenkasten oder ein Wintersonnenstand kann einzelne Zellbereiche verschatten. Das kann den Ertrag drastisch reduzieren – und bei bestimmten Konstellationen sogar so weit, dass du bei kurzer Beobachtung „0“ wahrnimmst. Auch Schnee, Laub, Staubfilm oder Vogelkot sind Klassiker. Ebenso kann extreme Hitze die Modulleistung senken; das ist selten „0“, aber in Kombination mit Teilabschattung kann es sehr niedrig wirken.
Achte außerdem auf die Ausrichtung: Nordbalkone liefern deutlich weniger, Ost/West liefert vor allem morgens/abends, Süd liefert mittags am meisten. Wenn du nur zu einer bestimmten Tageszeit schaust, kann der Eindruck entstehen, das Balkonkraftwerk liefere gar nicht.
Praxisbeispiel:
Ein System zeigt morgens „0 W“. Ursache: Balkonbrüstung wirft bis ca. 11:00 Uhr Schatten auf die unteren Zellreihen. Ab 11:30 Uhr steigt die Leistung sprunghaft. Ohne gezielten Mittagscheck wirkt es wie ein Defekt.
Im Balkonkraftwerk Fehlerdiagnose-Flowchart ist dieser Schritt wichtig, weil er teure Fehlentscheidungen verhindert. Nicht jede Nullanzeige ist ein elektrisches Problem; manchmal ist es schlicht Physik plus Tageszeit.
Schnelle Fehler-Matrix: Symptome, wahrscheinlichste Ursachen und nächste Aktion
Damit du das Balkonkraftwerk Fehlerdiagnose-Flowchart schneller anwenden kannst, hilft eine kompakte Matrix. Sie ersetzt nicht die Schritte, aber priorisiert deine nächste Aktion.
| Symptom | Wahrscheinliche Ursache | Nächste Aktion im Flowchart |
|---|---|---|
| App zeigt 0 W, Gerät offline | WLAN/Kommunikation getrennt | Monitoring prüfen, Gateway/Router neu koppeln |
| Messstecker zeigt nichts, Steckdose wirkt tot | Sicherung/RCD ausgelöst, Steckdose defekt | AC-Seite prüfen, Steckdose mit Verbraucher testen |
| Wechselrichter zeigt keine LED | Kein AC oder Defekt | AC-Seite prüfen, danach Wechselrichterstatus |
| Kurz Leistung, dann 0 | Netzgrenzen, Temperatur, Schutzabschaltung | Status/Fehlerbild dokumentieren, Aufstellort prüfen |
| Leistung nur zu bestimmten Zeiten | Abschattung/Ausrichtung | Umweltcheck, Schattenwurf analysieren |
| Nach Sturm/Bewegung plötzlich 0 | DC-Stecker gelöst, Kabelzug | DC-Sitzprüfung, Zugentlastung verbessern |
Diese Matrix ist bewusst handlungsorientiert: Sie sagt dir, wo du im Balkonkraftwerk Fehlerdiagnose-Flowchart einsteigen oder zurückspringen solltest. Entscheidend ist, dass du immer nur eine Variable änderst und dann erneut misst – sonst weißt du nicht, was wirklich geholfen hat.
Wenn du Unterstützung brauchst: So bereitest du eine saubere Fehlerbeschreibung vor
Manchmal endet das Balkonkraftwerk Fehlerdiagnose-Flowchart nicht mit einer schnellen Lösung, sondern mit dem Punkt „Support oder Fachkraft“. Das ist kein Scheitern, sondern professionelles Vorgehen: Du hast die Basics geprüft und kannst nun strukturiert übergeben. Genau das beschleunigt Garantiefälle, vermeidet Rückfragen und erhöht die Chance, dass du eine rememberbare Lösung bekommst (z. B. Firmware-Thema, bekanntes Netzgrenzenverhalten, Austauschgerät).
Was du für Support/Fachkraft bereithältst:
- Wechselrichtermodell, Seriennummer (falls zugänglich)
- Moduldaten (Wattpeak, Anzahl Module)
- Datum/Uhrzeit und Wetterbedingungen beim Fehler
- LED-Status/Blinkcode oder Fehlercode aus der App
- Ergebnis deiner AC-Checks (Steckdose getestet, Sicherung ok)
- Ergebnis deiner DC-Checks (Stecker eingerastet, Kabel unbeschädigt)
- Wie du den Ertrag gemessen hast (App, Messstecker, Zähler)
Im Rahmen des Balkonkraftwerk Fehlerdiagnose-Flowchart ist diese Übergabe der letzte Qualitätshebel: Statt „geht nicht“ lieferst du eine belastbare Diagnosekette. Das spart dir Zeit, reduziert Risiko und führt in der Praxis deutlich häufiger zu einer schnellen, zielgerichteten Lösung.
Fazit: Mit dem Balkonkraftwerk Fehlerdiagnose-Flowchart schnell zurück zu stabilem Ertrag
Wenn bei deinem Balkonkraftwerk kein Ertrag ankommt, ist die Versuchung groß, sofort den Wechselrichter oder die Module zu verdächtigen. In der Praxis sind es jedoch oft einfache Ursachen: eine inaktive Steckdose, ein ausgelöster Schutzschalter, eine nicht korrekt sitzende PV-Verbindung, eine missverständliche Messmethode oder ein Monitoring-Problem. Genau deshalb ist ein strukturiertes Balkonkraftwerk Fehlerdiagnose-Flowchart so wertvoll. Es zwingt dich, die wahrscheinlichsten Fehler zuerst auszuschließen, bevor du in seltene Szenarien oder teure Austauschaktionen gehst.
Nutze die Reihenfolge konsequent: AC-Seite, Wechselrichterstatus, DC-Verbindungen, Monitoring, dann Umwelt und Montage. Dokumentiere kurz, was du geprüft hast, und ändere immer nur einen Faktor gleichzeitig. So findest du die Ursache zuverlässig, stellst den Ertrag wieder her und hast im Worst Case eine saubere Grundlage für Support oder Fachkraft. Wenn du dieses Balkonkraftwerk Fehlerdiagnose-Flowchart einmal sauber durchlaufen hast, wirst du künftige Ausfälle schneller einordnen – und dein System bleibt das, was es sein soll: ein unkomplizierter Stromlieferant für die Grundlast.
