- Qualität und Passgenauigkeit sichern Energieeffizienz und Betriebssicherheit.
- UV-Beständigkeit und Witterungsschutz sind essenziell.
- MC4-Stecker sind häufig für Solaranwendungen optimiert.
- Passende Werkzeuge und Normen erhöhen Lebensdauer und Sicherheit.
- Komplettes Set inkl. Crimpzange – Enthält 10 Paar Solarstecker (Stecker & Buchse), Crimpkontakte, 2 Spannsc…
- Einfache & sichere Installation – Dank Crimpzange und Spannschlüsseln lassen sich die Stecker schnell, präz…
- Hohe Qualität & Langlebigkeit – Gefertigt aus robustem PPO-Kunststoff mit verzinnten Kupferkontakten für op…
Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Preisangaben inkl. USt.30.07.2026 21:21 Alle Angaben ohne Gewähr.
- Spannung: bis 1500 V DC
- Stromstärke: 30–40 A
- Kabelquerschnitte: meist 2,5 mm² bis 6 mm²
- Schutzart: mindestens IP67
- Material Steckergehäuse: PMMA oder PA
- Isolationsklasse: meist Klasse II
✓ Redaktionell geprüft und freigegeben.

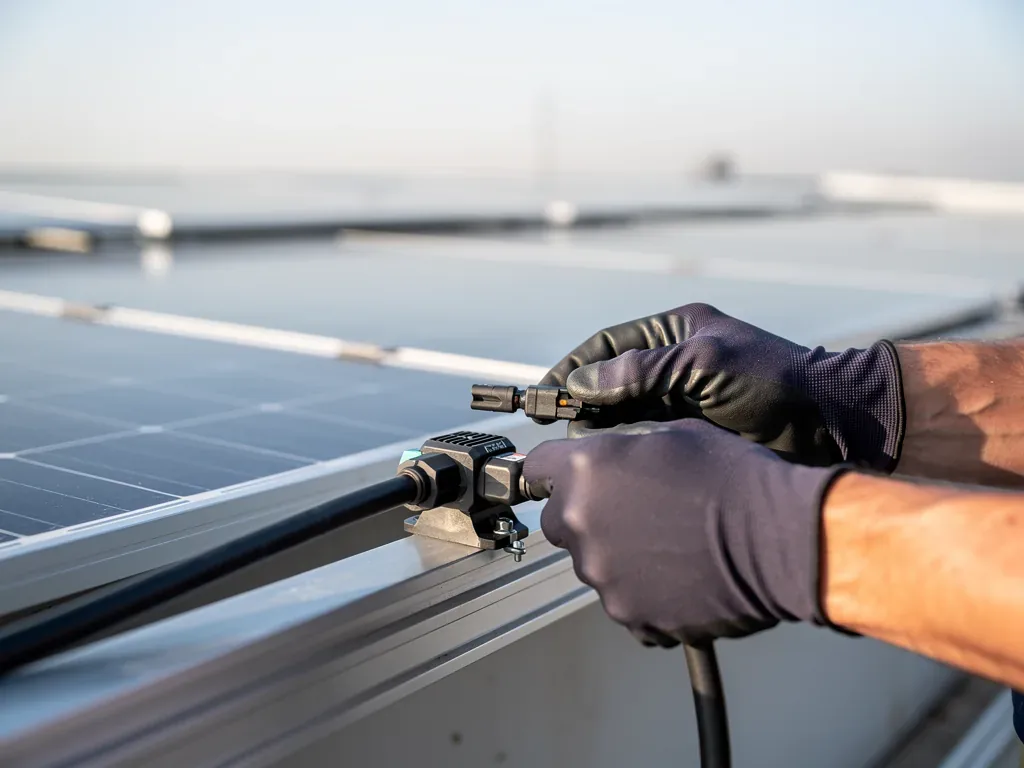

Wechselrichter und Netzverkabelung dauerhaft und zuverlässig verbinden. Die Qualität der Verbindungstechnik wirkt sich direkt auf die Energieeffizienz und die Betriebssicherheit des Balkonkraftwerks oder der Großanlage aus.
Bei der Installation der Kabel Steckverbindung PV muss nicht nur auf den passenden Kabelquerschnitt und die Kompatibilität der Stecker geachtet werden, sondern auch auf die Einhaltung von Normen und Sicherheitsstandards. UV-Beständigkeit, Witterungsschutz und Einhaltung der VDE-Vorgaben spielen bei der Auswahl der Steckverbinder eine wichtige Rolle. So wird beispielsweise der robuste MC4-Stecker häufig eingesetzt, da er speziell für Solaranwendungen optimiert ist und für eine zuverlässige Stromübertragung sorgt.
Darüber hinaus entscheidet die korrekte Montage von Kabel und Stecker über die Lebensdauer der Anlage. Falsch montierte oder minderwertige Steckverbindungen erhöhen das Risiko von Kontaktfehlern, Energieverlusten oder sogar Brandgefahr. Deshalb ist es notwendig, passende Werkzeuge und ein klar definiertes Vorgehen zu wählen, um eine dauerhafte und sichere Verbindung herzustellen, die den Anforderungen moderner Photovoltaiksysteme gerecht wird.
Welche Anforderungen muss eine Kabel Steckverbindung PV erfüllen?
Eine Kabel Steckverbindung PV muss elektrische Sicherheit, Zuverlässigkeit unter wechselnden Witterungsbedingungen und kompatible elektrische Werte wie Spannung, Stromstärke und Kabelquerschnitt gewährleisten. Nur so funktionieren Photovoltaikanlagen dauerhaft effizient und sicher.
Die korrekte Bestimmung von Spannung, Stromstärke und Kabelquerschnitt ist die Basis jeder sicheren PV-Steckverbindung. Für den typischen Einsatzbereich liegen Solarkabelquerschnitte meist zwischen 2,5 mm² und 6 mm²; bei höheren Strömen oder längeren Leitungswegen sollte der Querschnitt größer gewählt werden, um Verluste und Überhitzung zu vermeiden. Steckverbinder wie der MC4 oder auch neuere yuma Stecker Solaranlage-Varianten sind auf diese Standardwerte abgestimmt, um eine sichere Stromübertragung bei bis zu 1500 V DC und 30–40 A zu garantieren. Auch die Kabelisolierung muss für den Gleichstrombetrieb ausgelegt sein, da hier andere Anforderungen bestehen als bei Wechselstromleitungen.
Witterungs- und UV-Beständigkeit sind essentielle Qualitätsmerkmale bei PV-Steckverbindungen, da diese häufig direkt im Freien eingesetzt werden. Temperaturwechsel, Feuchtigkeit und UV-Strahlung führen sonst schnell zu Materialalterung und Kontaktausfällen. Hochwertige Steckergehäuse nutzen PMMA- oder PA-Materialien, die speziell gegen UV-Abbau und Feuchtigkeitsaufnahme geschützt sind. Zudem sind dauerhafte Abdichtungen gegen Staub und Wasser nach Schutzart IP67 oder höher notwendig, um Kurzschlüsse und Korrosion zu verhindern.
Die Schutzarten und Isolationsklassen bilden einen weiteren wichtigen Faktor. PV-Steckverbindungen müssen mindestens IP67 erfüllen, damit sie zeitweise untergetaucht und dauerhaft spritzwassergeschützt sind. Die elektrischen Isolationsklassen, je nach Ausführung meist Klasse II, garantieren Schutz gegen elektrischen Schlag auch bei fehlerhaften Anlagenkomponenten. Dies ist gerade bei Balkonkraftwerken wichtig, die oft von Laien installiert werden.
Warum ist der passende Stecker für mein Balkonkraftwerk so wichtig?
Der richtige Kabel Steckverbindung PV sorgt für sichere, langlebige und normgerechte Verbindungen zwischen Solarmodul, Wechselrichter und Hausnetz. Falsche Stecker können zu Leistungsverlusten, Überhitzung oder gar Brandgefahr führen. Deshalb ist die Wahl passender Steckverbindungen essenziell für Betrieb und Sicherheit.
Unterschiede zwischen MC4-Steckverbindern und anderen Typen
MC4-Stecker sind der Standard in der Photovoltaik und zeichnen sich durch ihre hohe Zuverlässigkeit, Wetterschutz und einfache Montage aus. Sie sind für Gleichstrom bis 1500 V DC ausgelegt und gewährleisten sichere Kontakte durch selbstsichernde Verriegelungen. Andere Steckertypen, etwa ältere Solarladestecker oder universelle DC-Stecker, bieten oft nicht dieselbe Stabilität und sind für Balkonkraftwerke nur bedingt empfehlenswert. Beispielsweise kommt bei kleinen Solaranlagen gelegentlich der Yuma Stecker als Alternative zum Einsatz. Allerdings entsprechen viele dieser Stecker nicht den strengen Anforderungen der VDE und sind für dauerhafte Einspeisung in das Hausnetz weniger geeignet.
VDE-Produktnorm und Neuerungen ab 2026 für Balkonkraftwerke
Ab 2026 tritt die neue VDE-Produktnorm DIN VDE V 0126-95 für Stecker-Solar-Geräte in Kraft, welche speziell die Sicherheit und Zulassung von Balkonkraftwerken regelt. Diese Norm erhöht die zulässige Leistung und definiert Mindestanforderungen an Steckverbinder, einschließlich verbesserter Isolation und Kontaktstabilität. Bemerkenswert ist, dass neben MC4-Steckern modifizierte Schuko-Stecker mit gesonderten Sicherheitsmerkmalen zugelassen werden können. Damit werden praktische Lösungen für Endkunden geschaffen, die Mini-Solaranlagen einfach und sicher ins Hausnetz einspeisen möchten. Wichtig ist, dass nur zertifizierte Stecker eingesetzt werden, um Haftungs- und Sicherheitsrisiken zu vermeiden.
Welche Stecker eignen sich für den Anschluss ans Hausnetz?
Für den Anschluss von Balkonkraftwerken ans Hausnetz sind grundsätzlich MC4-Stecker in Kombination mit geeigneten Wechselrichtern oder Einspeisesteckern die erste Wahl. Diese bieten eine langlebige, sichere Verbindung und sind für hohe Stromstärken ausgelegt. Alternativ sind künftig auch vom VDE zugelassene Schuko-Stecker mit speziellen Sicherheitsvorrichtungen erlaubt, besonders bei Anlagen mit geringerer Leistung. Ein häufiger Fehler ist die Verwendung von einfachen Haushaltsschuko-Steckern ohne Schutzmechanismen, was zu Überhitzung und Gefahr führen kann. Tipp: Prüfen Sie vor Installation, ob der eingesetzte Stecker den aktuellen VDE-Anforderungen entspricht und für die geplante Leistung ausgelegt ist, um Sicherheit und Förderfähigkeit zu gewährleisten.
Wie installiere ich eine Kabel Steckverbindung PV richtig und sicher?
Um eine Kabel Steckverbindung PV sicher zu installieren, müssen Sie das Solarkabel fachgerecht vorbereiten, den passenden Verbindungstyp wählen und die Verbindung vor Inbetriebnahme sorgfältig prüfen. So stellen Sie eine dauerhafte, wetterfeste und verlustarme Verbindung sicher, die den Anforderungen moderner Photovoltaikanlagen gerecht wird.
Vorbereitung des Solarkabels vor dem Verbinden – Werkzeug und Technik
Die korrekte Vorbereitung des Solarkabels ist entscheidend für eine zuverlässige Verbindung. Zunächst wird die Isolierung mit einem hochwertigen Abisolierwerkzeug vorsichtig entfernt, ohne den Kupferleiter zu beschädigen. Dabei ist auf den korrekten Abisoliermaß zu achten, der in der Regel bei MC4-Steckern 11 bis 13 Millimeter beträgt. Anschließend wird der blanke Leiter entdrillt und eventuell verzinnt, um Oxidation zu vermeiden. Hochwertige Crimpzangen speziell für PV-Kabelquerschnitte (meist 2,5 bis 6 mm²) sorgen für gleichmäßigen Druck und vermeiden lose Kontakte. Das Fehlen eines geeigneten Werkzeugs oder falsche Technik begünstigt schlechten Kontakt und erhöht den Übergangswiderstand deutlich.
Crimpen, Schrauben oder Stecken – welcher Verbindungstyp ist zuverlässig?
Bei der Verbindung von Kabeln innerhalb einer PV-Anlage spielen besonders Crimp-Verbindungen mit MC4- oder kompatiblen Yuma Steckern eine zentrale Rolle. Crimpen bietet den Vorteil fester, vibrationsfester und langlebiger Verbindung, die für DC-Spannungen bis 1500 V ausgelegt ist. Schraubverbindungen werden vor allem bei speziellen Anschlussdosen verwendet, sind jedoch weniger standardisiert und erfordern regelmäßige Kontrolle. Steckverbinder wie MC4 stecken Fixelemente zusammen und werden mit einem Schraubmechanismus gesichert, wodurch eine einfache Montage bei hoher Nutzerfreundlichkeit möglich ist. Für Balkonkraftwerke sind MC4-Stecker oder speziell zertifizierte Yuma Stecker wegen ihrer UV-Beständigkeit und mechanischen Festigkeit ideal. Billige Steckverbinder oder Improvisationen mit Lüsterklemmen sind für PV-Anlagen nicht geeignet, da sie die Sicherheit und Langlebigkeit stark beeinträchtigen.
Prüfung der Verbindung und Leitfähigkeit vor der Inbetriebnahme
Nach der Montage sollte die elektrische Verbindung unmittelbar geprüft werden. Ein Multimeter misst den Kontaktwiderstand; ideal sind Werte unter 0,5 Milliohm, um Verluste und Wärmeentwicklung zu minimieren. Eine Sichtkontrolle stellt sicher, dass keine blanken Leiterbereiche sichtbar sind und Dichtungen korrekt sitzen, um Feuchtigkeit und Korrosion auszuschließen. Für professionelle Anwendungen eignet sich auch der Einsatz eines Durchgangsprüfers oder spezieller PV-Installations-Tester, um Fehler wie falsche Polung oder mangelhafte Kontakte zu erkennen. Tipp: Dokumentieren Sie alle Prüfergebnisse und protokollieren Sie die Schritte, um später bei Wartung oder Erweiterung auf eine verlässliche Grundlage zurückgreifen zu können.
Welche Fehler sollten bei der Auswahl und Montage von PV-Steckverbindungen vermieden werden?
Bei der Auswahl und Installation von Kabel Steckverbindung PV sind vor allem falsche Kabelquerschnitte, mangelhafte Dichtigkeit und unsachgemäße Montagefehler zu vermeiden. Diese führen schnell zu Überhitzung, Energieverlusten und Sicherheitsrisiken. Eine sorgfältige Planung sowie das Einhalten technischer Vorgaben sind essenziell.
Falscher Kabelquerschnitt und Überhitzungsrisiken erkennen
Ein häufiger Fehler bei PV-Steckverbindungen besteht darin, den Kabelquerschnitt nicht passend zur Stromstärke und Kabellänge auszuwählen. Ein zu kleiner Querschnitt erhöht den elektrischen Widerstand, was zu lokalen Überhitzungen und im Extremfall zu Schmorstellen führen kann. Beispielsweise sollten bei einer typischen Solaranlage mit bis zu 20 Ampere mindestens 4 mm² Querschnitt verwendet werden, besser 6 mm², um Spannungsverluste unter 1 % zu halten. Überschreitet der Strom den für den Querschnitt maximal zulässigen Wert, steigt die Gefahr von thermischen Schäden erheblich.
Folgen von unsachgemäßer Wasserdichtigkeit und UV-Schäden
PV-Steckverbindungen sind im Außenbereich ständig wechselnden Witterungsbedingungen ausgesetzt. Eine mangelhafte Abdichtung kann zu eindringendem Wasser führen, das Korrosion an Kontakten verursacht. Dies erhöht den Übergangswiderstand und führt zu Leistungseinbußen oder gar Totalausfall. Zudem schädigen UV-Strahlen minderwertige Kunststoffgehäuse, wodurch Risse entstehen können. Besonders bei häufig verwendeten yuma stecker solaranlage oder MC4-Steckern empfiehlt sich der Einsatz zertifizierter, UV-beständiger Verbindungsstücke mit Schutzklasse IP67 oder höher.
Wie eine falsch montierte Verbindung zu Energieverlusten und Gefahren führen kann
Fehler beim Crimpen oder Einstecken der Kontakte führen zu schlechten elektrischen Verbindungen mit erhöhtem Widerstand. Dadurch entstehen nicht nur messbare Spannungsverluste, die den Wirkungsgrad mindern, sondern auch Hitzeentwicklung und potenzielle Brandgefahr. Ein typischer Montagefehler ist beispielsweise das Nichtbeseitigen von Kabelisolierung oder eine zu schwache Verriegelung. Tipp: Für sichere PV-Steckverbindung PV die exakten Montageanleitungen des Herstellers strikt befolgen und geeignete Werkzeuge einsetzen, um dauerhaft feste und korrosionsbeständige Verbindungen sicherzustellen.
Welche Produkte und Werkzeuge benötige ich für die Installation einer Kabel Steckverbindung PV?
Zur Installation einer Kabel Steckverbindung PV sind hochwertige Steckertypen wie MC4, passende Solarkabel mit UV- und Witterungsbeständigkeit sowie zuverlässiges Montagematerial essenziell. Dazu kommt spezialisiertes Werkzeug wie Crimpzangen, Abisolierwerkzeuge und Prüfinstrumente, um sichere und dauerhafte Verbindungen herzustellen.
Checkliste: Empfohlene Steckertypen, Solarkabel und Montagematerial
Für Photovoltaikprojekte, insbesondere Balkonkraftwerke, sind MC4-Stecker der Industriestandard. Sie garantieren dichte, wetterfeste Verbindungen, die Spannungen bis 1500 V DC und Ströme bis 40 A sicher verarbeiten. Solarkabel sollten mindestens den Querschnitt 4 mm² aufweisen und nach H1Z2Z2-K Norm gefertigt sein, was UV-Beständigkeit und Flexibilität bei Temperaturschwankungen sicherstellt. Montagematerial wie Kabelbinder, Falldrahthalteclips und geeignete Befestigungselemente sorgen für Zugentlastung und schützen vor mechanischer Beanspruchung, was für dauerhafte Sicherheit sorgt.
Werkzeugübersicht: Spezialzangen, Abisolierer und Messgeräte
Das Anbringen von MC4-Steckern erfordert eine spezielle Crimpzange, abgestimmt auf die jeweiligen Leiterquerschnitte, um die Kontakte korrekt zu verpressen. Ein präziser Abisolierer für Feinader-Kabel vermeidet Beschädigungen der Leiter. Zusätzlich sind Multimeter und Prüfgeräte zur Spannungskontrolle unverzichtbar, um bereits vor Inbetriebnahme die einwandfreie Verbindung und korrekte Polung zu überprüfen. Hochwertiges Werkzeug minimiert typische Fehler wie schlechten Kontakt oder Falschpolung, die zu Leistungsverlust oder Sicherheitsrisiken führen können.
Beispiel: Schritt-für-Schritt-Montage mit MC4-Steckern anhand eines Balkonkraftwerks
Als erstes wird das Solarkabel sorgfältig auf ca. 10 mm abisoliert, sodass die Leiter vollständig frei liegen. Danach erfolgt das Einführen des Leiters in den MC4-Kontakt, der mit der Crimpzange fest und dauerhaft verpresst wird. Anschließend wird das Steckgehäuse aufgesetzt und verschraubt, um UV- und wasserdichte Abdichtung zu gewährleisten. Tipp: Kontrollieren Sie vor dem Zusammenstecken mit einem Durchgangsprüfer die Polung und den festen Sitz der Kontakte. Beim Balkonkraftwerk ist diese Vorgehensweise entscheidend, um Schäden an Wechselrichter oder Modul auszuschließen und die maximale Leistung zu sichern.
Zusammenfassung: Sicherheit und Leistung durch richtige Auswahl und Installation gewährleisten
Die sichere und leistungsfähige Nutzung von Kabel Steckverbindung PV hängt entscheidend von der korrekten Auswahl geeigneter Komponenten und einer fachgerechten Installation ab. Nur so lassen sich Ausfälle, Leistungsverluste und Sicherheitsrisiken vermeiden.
Um eine optimale Funktion der Verbindung sicherzustellen, sollten verwendete Stecker und Kabel sowohl elektrisch als auch mechanisch genau aufeinander abgestimmt sein. Stecker mit MC4- oder Yuma-Kompatibilität sind besonders verbreitet, da sie wetterbeständig, UV-geschützt und für übliche Solarkabelquerschnitte von 4 bis 6 mm² ausgelegt sind. Unsachgemäße Montage, etwa durch nicht korrektes Abisolieren oder ungenügendes Festziehen der Kontakte, führt schnell zu Übergangswiderständen, was langfristig zu Wärmeentwicklung und Leistungseinbußen führt. Ebenso ist die Einhaltung von VDE-Normen und produktbezogenen Zulassungen essenziell, speziell bei Balkonkraftwerken, um Geräte- und Netzsicherheit zu gewährleisten. Eine oft übersehene Fehlerquelle ist die Verwendung von Steckverbindern außerhalb ihres spezifizierten Strom- und Spannungsbereichs, die häufig zu Kabelbränden oder Funktionsausfällen führt.
Praxisbeispiel: Ein Eigenheimbesitzer, der seine Solarmodule mit unsachgemäß montierten Yuma-Steckern verband, stellte nach wenigen Monaten eine deutliche Wärmeentwicklung und beginnende Isolationsschäden fest. Nach Austausch gegen hochwertige MC4-Stecker und korrekter Installation mit passendem Werkzeug funktionierte die Anlage zuverlässig und sicher über Jahre. Solarprofis empfehlen deshalb stets, zu qualitativ hochwertigen Komponenten zu greifen und die Montage nicht zu unterschätzen, auch bei kleineren Balkonkraftwerken.
Für weiterführende Normen und Produktempfehlungen bietet beispielsweise die VDE-Gesellschaft verlässliche Informationen zur Anwendung aktueller Sicherheitsstandards im PV-Bereich.
Fazit
Die richtige Auswahl und fachgerechte Installation der Kabel Steckverbindung PV ist entscheidend für die Sicherheit und Effizienz Ihrer Photovoltaikanlage. Achten Sie gezielt auf Kompatibilität, Schutzart und korrekte Montage, um Ausfälle und Leistungsverluste zu vermeiden. Insbesondere sollten Sie auf qualitativ hochwertige Steckverbindungen mit geprüften Zertifikaten setzen, um langfristige Betriebssicherheit zu gewährleisten.
Als nächsten Schritt empfiehlt es sich, die technischen Anforderungen Ihrer PV-Anlage genau zu analysieren und die Steckverbindungen im Vorfeld auf Belastbarkeit und Umgebungsbeständigkeit zu prüfen. Bei Unsicherheiten oder komplexen Anlagen lohnt sich die Beratung durch einen Fachbetrieb, der Sie bei der passenden Produktauswahl und Installation unterstützt – so stellen Sie eine zuverlässige Energieerzeugung von Anfang an sicher.
